Cirs045B近距離放射治療QA體模,Cirs045B質控模體是 AAPM TG128 的解決方案

強大的前列腺近距離放射治療 QA 程序可確保準確的圖像引導和劑量計算。CIRS 045B 型提供了一套完整的解決方案，用于實施經直腸超聲引導前列腺近距離放射治療的 QA 程序，如 AAPM 任務組 128.1 所推薦的。模體使用戶能夠檢查關鍵成像參數，例如穿透深度、軸向和橫向分辨率、距離、面積、體積和幾何一致性與治療計劃系統(tǒng)。模體配有一個水箱，用于將換能器垂直耦合到模體掃描膜。近距離放射治療針網格 QA 可以使用 Goldstein 等人指定的水箱內部可用空間來完成。2 水箱有兩個傾斜槽，允許模體以 30° 角定位，從而簡化了與落地式 TRUS 系統(tǒng)的使用。測試臺式 TRUS 系統(tǒng)時，模體膜可以垂直放置。

在成像測試期間，模體位于水箱內部 - 確保一致的聲耦合，無需清理凝膠

Cirs045B近距離放射治療QA體模,Cirs045B質控模體參數：

尺寸： 14 x 11 x 7.5 厘米

模型重量： 4 磅（1.5 千克）

外殼材料： PVC 塑料

水箱材料： ABS

膜： 莎綸基層壓板

組織模擬材料： Zerdine® 固體彈性水凝膠



ZERDINE® 特性

凝固點：0° C

熔點：高于 100° C

聲速：1540 米/秒

其他：兼容諧波成像

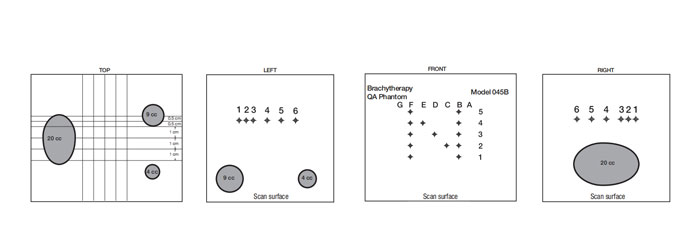

內部“N”形網格

目標數量：13

線材：500 微米，尼龍單絲

探針回縮網格

目標數量：5

線材：100 微米，尼龍單絲

間距：0.5 厘米和 1 厘米

體積目標

材料：Zerdine® 凝膠——相對于背景具有高回聲

目標 1 的尺寸：~4 cc

目標 2 的尺寸：~9 cc

目標 3 的尺寸：~20 cc

Cirs045B近距離放射治療QA體模,Cirs045B質控模體實物拍攝圖：
