WEK-MRIP一款用于磁共振設備綜合性能評估和日常質量檢查的檢測模體。通過高分子材料樹脂、特氟龍、丙烯、聚乙烯及空氣的嚴密排列組合，使通過磁共振設備時，產生的共振強度、偏差、衰減、及噪聲變化,并在軸狀面，冠狀面，矢狀面生成圖像,用于校驗檢測磁共振設備。

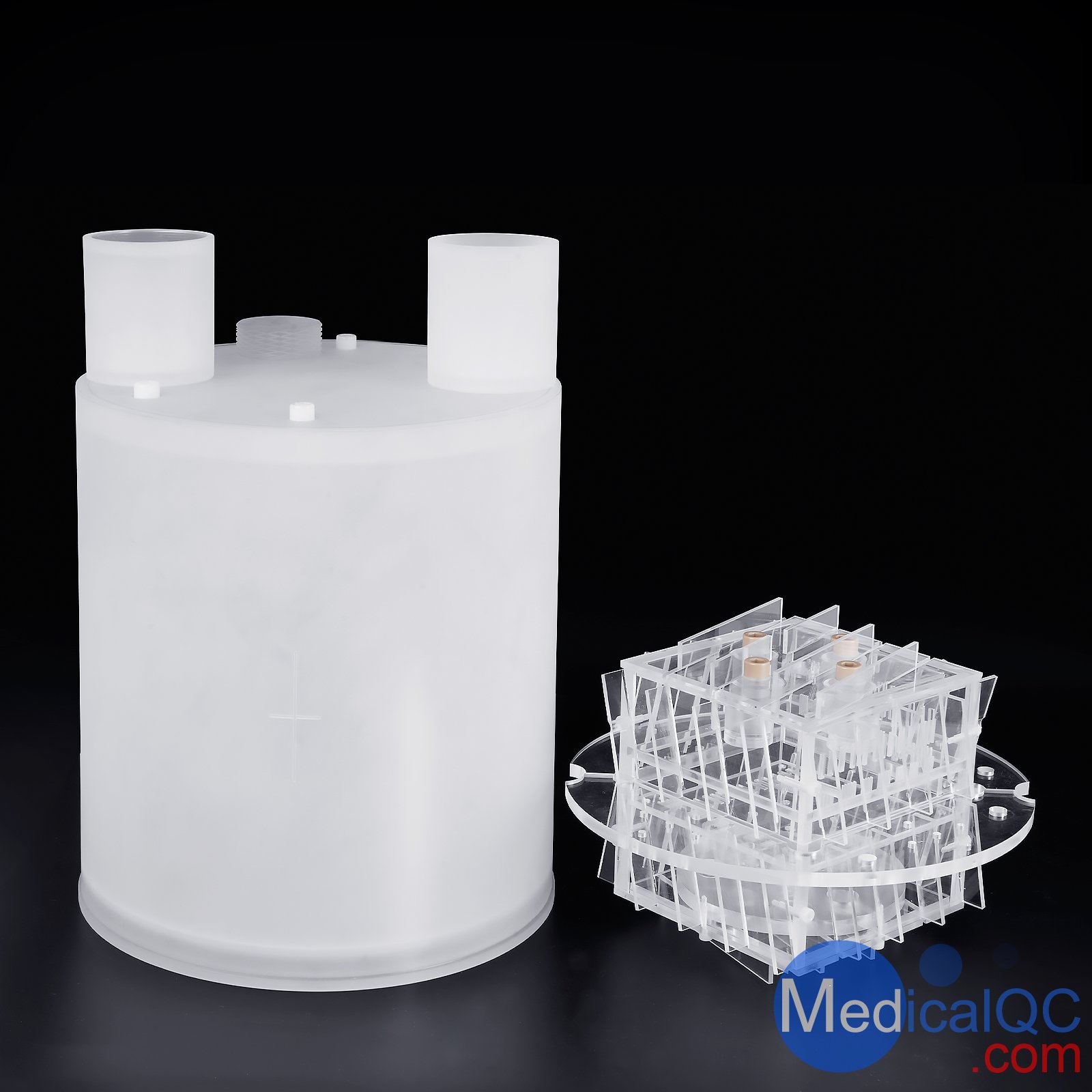

WEK-MRIP模體的圓柱外殼由丙烯酸材質構成，外徑為 20cm, 內徑為19cm，頂端圓板可拆卸。內部鑲嵌邊長為 10cm 的測試立方體。測試立方體由 6mm 厚的聚碳酸酯塑料制成。立方體內包含切片厚度斜面、感光測定小瓶、 高分辨率測試板和低對比度測試圓盤。

模體構成組件

切片厚度斜面：

切片厚度斜面安裝在測試立方體的外部。斜面厚2mm，寬10mm。其放置位置相對于模體坐標軸，呈14°角，對切片寬度的測量提供4 倍的放大系數。兩兩相對的斜面相交于測試立方板的中心位置，用于定位校準。

空間分辨率測試卡：

空間分辨率測試卡一共有三組，可對冠狀面，軸狀面，矢狀面三個面分別進行分辨率測試。 每組都是由2mm厚的丙烯酸板構成，由測試立方體內的通道支撐。通過使用一系列矩形槽來完成的，測試范圍為 2、2.5、2.7、3、4、5、6、7、8、9、10、11 其中一組測試卡上有2cm、4cm和8cm 正方形間隔的3mm孔，用于測試幾何畸變

感光測定瓶：

光測定樣品儲存在四個外徑為 1.9cm，內徑為1.6cm 的圓柱形小瓶中。小瓶可以通過立方體外部0.6cm的端口裝滿各種溶液，用于T1和T2 測量。

立方體支撐盤：

兩塊立方體支撐盤將立方體固定在圓柱體內，可以方便地安裝和拆卸，在確定立方體位置的同時，支撐盤還為空間線性測量提供信息。測試立方體支撐盤上有3 毫米的孔，以8厘米、10厘米和12 厘米的正方形為中心，以模體的軸為中心，在較大的正方形的拐角處有4 組2 厘米的正方形。這種設計允許測量整體幾何畸變和局部畸變。

低對比度：

低對比度測試模塊是由安裝在測試立方體底座上的丙烯酸圓盤構成。四組三個圓形凹槽的深度分別為0.5mm，0.75mm，1.0mm 和2.0mm，直徑分別為4mm，6mm 和10mm。（由軸中心到外）

外殼：

外殼組件包括外殼和立方體支撐盤（用于支撐10cm的立方體測試模塊）。外殼頂端圓板可拆卸，圓盤上加有測試偽影測試模塊。在移除測試立方體和支撐盤的情況下，可以使用外殼進行全面的空間均勻性測量。外殼易于清潔，允許使用凝膠和液體溶液，多個端口允許在排水時不受限制地流動。

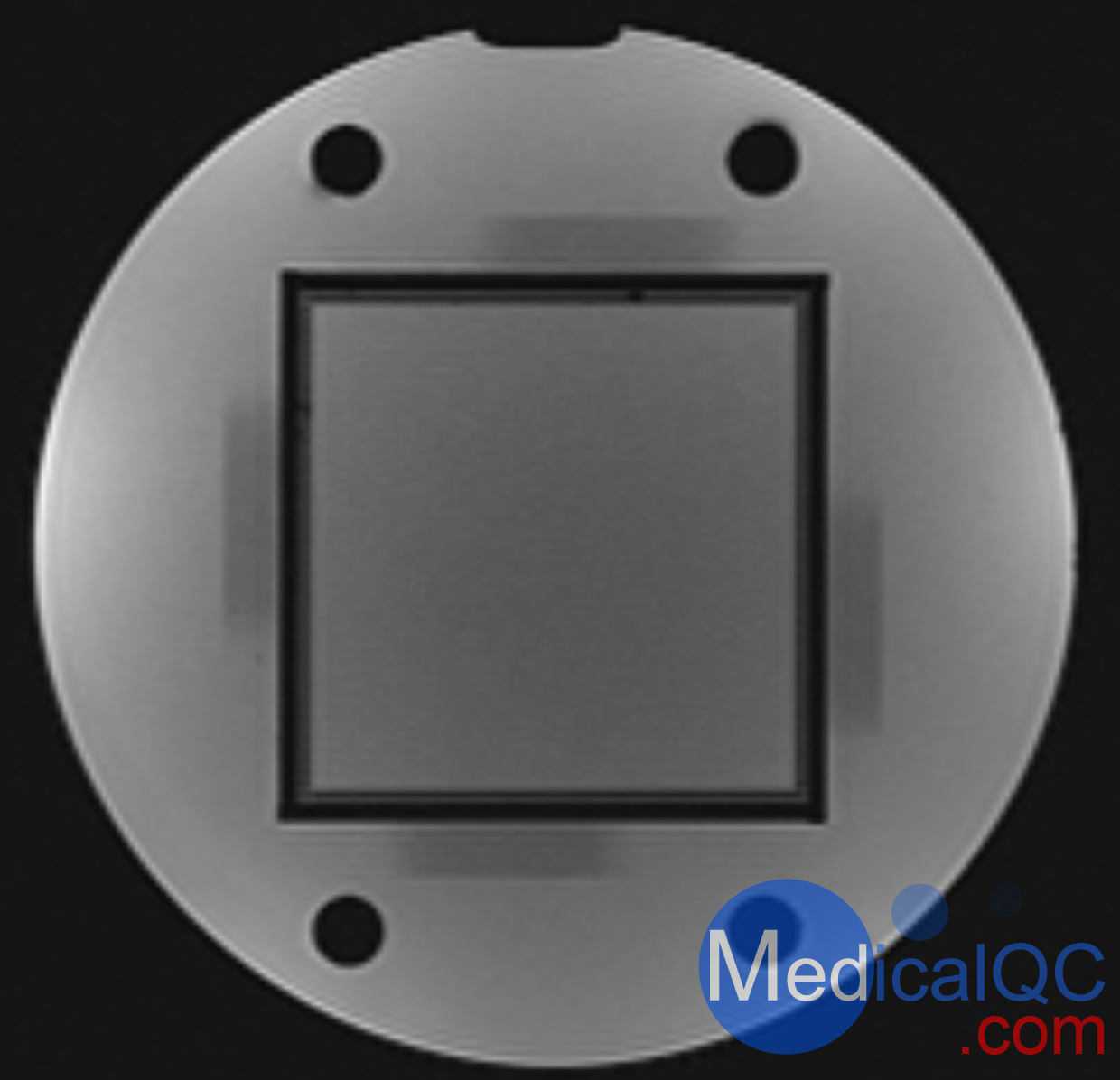

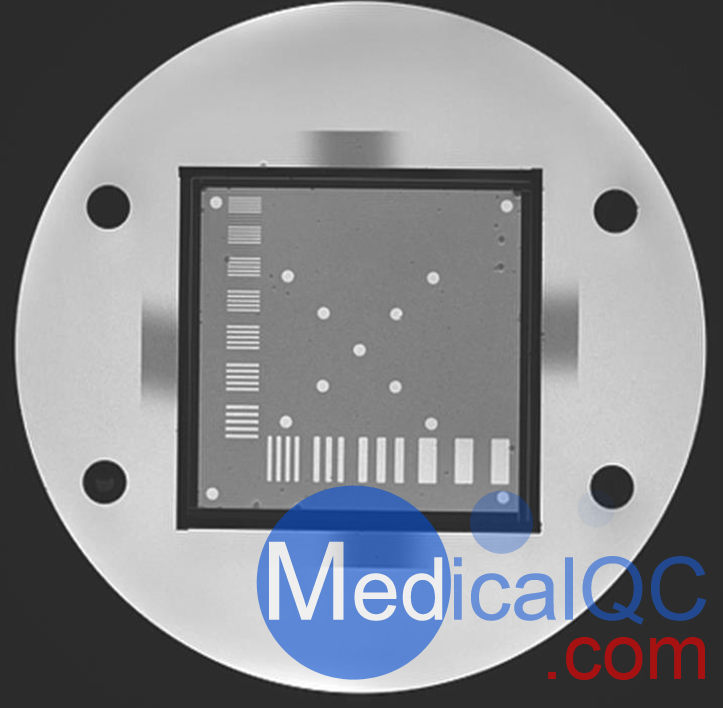

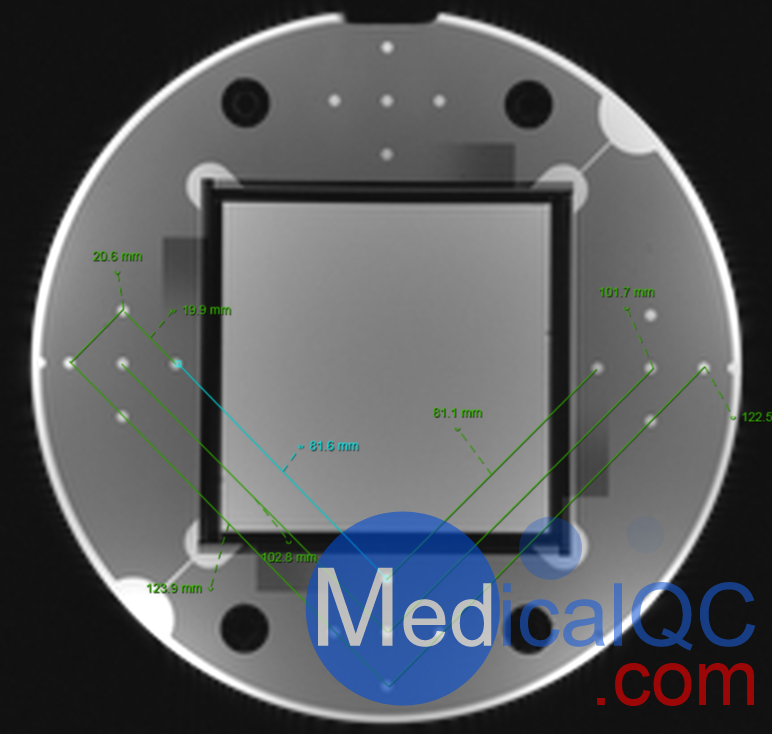

WEK-MRIP MRI質控模體,WEK-MRIP磁共振質控模體成像圖：
